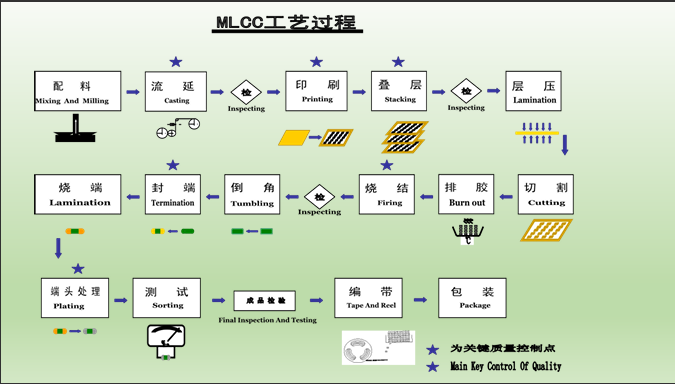

MLCC(다중 레이어 세라믹 커패시터)는 널리 사용되는 커패시터 유형입니다. 그것의 구조는 내부 전극으로 인쇄 된 인터리브 및 스태킹 세라믹 유전체 필름에 의해 형성되어 고온에서 소결되어 세라믹 블록을 형성 한 다음 양쪽 끝에서 금속 층을 밀봉한다. 세라믹 유전체, 금속 내부 전극 및 금속 외부 전극의 세 부분으로 구성됩니다.MLCC소량, 대규모 커패시턴스, 고주파에서의 낮은 손실, 대량 생산에 대한 적합성, 저렴한 가격 및 우수한 안정성의 장점이 있습니다. 가볍고 얇고 짧고 작은 정보 기능 제품의 요구 사항을 충족하며 현대 전자 제품에서 중요한 구성 요소입니다. 제조 공정은 무엇입니까? MLCC?
1. 배치 : 세라믹 파우더, 바인더, 용매 및 다양한 첨가제는 비율로 혼합되어 볼 밀링 또는 모래 공장에 적용되어 균일하고 안정적인 세라믹 슬러리를 형성합니다. 일반적으로 세라믹 분말, 용매, 분산제, 바인더 등으로 구성됩니다. 용매는 특정 비율로 톨루엔과 에탄올의 혼합물입니다. 분산제는 세라믹 분말이 응집으로부터 방지하는 계면 활성제이다. 바인더는 세라믹 분말 사이의 거리를 유지하고 강도를 제공 할 수있는 중합체 수지입니다.
2. 테이프 주조 : 세라믹 슬러리는 테이프 주조 기계의 쏟아지는 포트를 통해 순환 실리콘 필름에 적용되어 균일 한 얇은 층을 형성합니다. 이어서, 대부분의 용매는 열기 영역에서 휘발되고 가열하여 건조되어 1UM -20UM 및 균일 한 밀도의 두께가있는 필름을 형성합니다.
3. 인쇄 : 내부 전극 슬러리는 스크린 플레이트를 사용하여 세라믹 필름에 인쇄되며 건조 후 명확하고 완전한 유전체 필름이 얻어집니다. 인쇄 인쇄, Intaglio 인쇄, 계획 인쇄 및 스크린 인쇄의 네 가지 유형이 있습니다.
4. 라미네이팅 : 인쇄 된 유전체 필름은 특정 오정렬에 따라 균일 한 두께로 블록에 깔끔하게 쌓입니다. 라미네이션 중에 필름이 잘라서 벗겨집니다. 세라믹 필름 보호 시트는 기계적 강도와 단열재를 향상시키기 위해 바닥과 상단에 추가해야합니다.
5. 레이어링 및 프레스 : 라미네이트 블록은 등방성 프레스가 적용되어 라미네이트 필름이 밀접하게 결합되어 소결 후 세라믹 바디의 작품을 향상시킵니다. 균일 한 압력을 유지하기 위해 일반적으로 물에 압축되며 품질을 보장하려면 슬라이스 샘플링이 필요합니다.
6. 절단 : 제품 설계 요구 사항에 따르면, 라미네이트 블록은 독립적 인 커패시터 그린 바디를 생성하기 위해 얇은 칼날과 같은 시트로 수평 및 수직으로 절단됩니다.
7. 바인더 제거 : 절단 세라믹 녹색 몸체는 열처리에 적용되어 결합제와 같은 유기 물질을 제거합니다.
소결 : 바인더 제거 후 칩은 온전한 내부 전극, 우수한 소형, 자격을 갖춘 크기, 높은 기계적 강도 및 우수한 전기 성능을 갖춘 세라믹 바디로 만들어집니다.
9. 모음 : 소결 커패시터는 외부 전극과의 연결에 도움이되지 않으므로 접지 및 모따기가 필요합니다. 커패시터, 워터 및 그라인딩 매체는 모따기 탱크에 넣고, 볼 밀링, 행성 밀링 등을 통해 표면 버를 제거하여 칩 표면을 매끄럽고 끝면 내부 전극을 완전히 노출시킵니다.
10. 엔드 밀봉 : 엔드 슬러리는 엔드 밀봉 기계를 사용하여 모반 칩의 노출 된 내부 전극의 양쪽 끝에 적용되어 내부 전극을 동일한쪽에 연결하여 외부 전극을 형성합니다.
11. 최종 발사 : 최종 발사 중MLCC먼저, 끝면에 코팅 된 전도성 슬러리가있는 칩은 결합제를 제거하기 위해 낮은 온도 바인더 제거를받은 다음, 고온 소결은 슬러리의 유형에 따라 수행되므로 금속 분말은 전도성 네트워크를 형성하고 유리 단계는 세라믹과의 조합을 향상시켜 마침내 후속 용접 및 회로 연결을위한 기초를 형성합니다.
12. 전기 도금 : 최종 발사 후 생성물은 최종 처리를받습니다. 니켈 및 주석 이온을 함유하는 전해질 용액에서, MLCC의 말단 전극은 캐소드로서 사용되며, 낮은 전압 직접 전류는 각각 코팅을 형성하기 위해 니켈 및 주석을 각각 증착하기 위해 적용된다.
13. 테스트 : 제품의 커패시턴스, 손실, 절연 및 견실 전압 성능은 100% 테스트되고 분류되며 결함이있는 제품은 제거되며 정전 범위에 따라 분류됩니다.
14. 외관 검사 : 제품의 외관이 검사되고 외관이없는 제품이 제거됩니다.
15. 테이핑 : 테스트MLKCC캐리어 테이프에로드되어 고정 된 양으로 플라스틱 릴에 굴러갑니다.
16. 포장 : 운송 전 식별 라벨 및 포장을 포함합니다.
