HTCC (고온 CO- 발사 세라믹)는 세라믹 분말과 용매, 바인더, 분산제 및 가소제와 같은 첨가제를 혼합하여 슬러리를 형성합니다. 녹색 세라믹 테이프는 테이프 주조 기술을 통해 얻습니다. 고정 크기의 필름으로 자른 후 레이저 드릴링이 수행됩니다. 스크린 인쇄 기술은 각 층의 구멍과 설계 회로를 텅스텐, 몰리브덴 및 몰리브덴 - 망간과 같은 금속으로 채우는 데 사용됩니다. 그런 다음 녹색 몸체는 적층, 압축, 자르고 소결됩니다. 마지막으로, 상이한 층 간의 수직 상호 연결이 달성되고 금속과 세라믹의 조합이 완료됩니다.

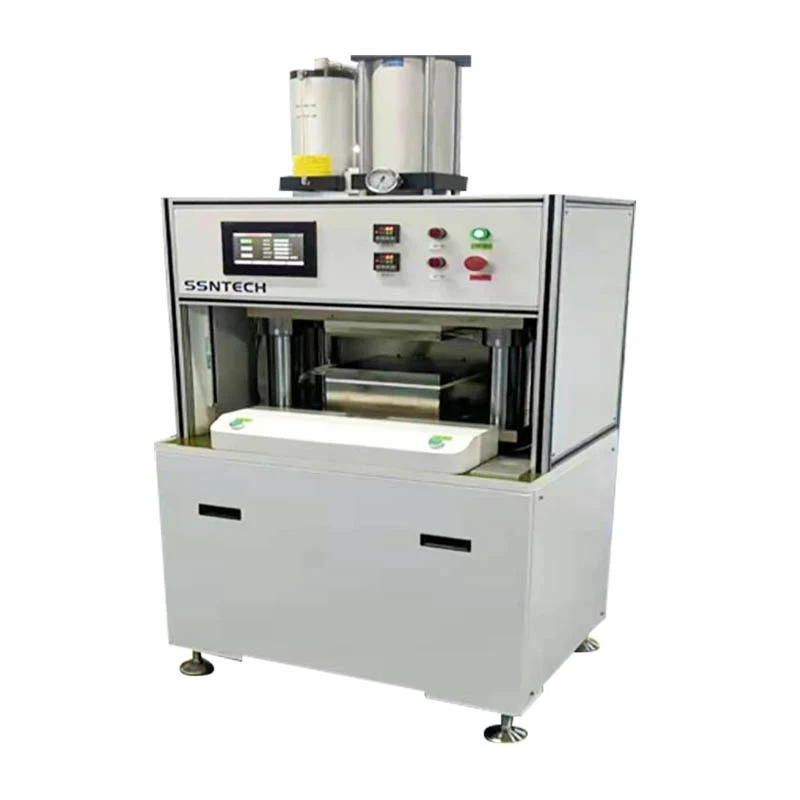

그만큼HTCC 평탄화 기계HTCC 녹색 세라믹 시트 및 관련 제품을 처리하도록 특별히 설계된 주요 장비이며 HTCC 프로세스에서 중요한 역할을합니다. 주요 기능은 HTCC 녹색 세라믹 시트를 정확하게 평평하게 평평하게하여 후속 처리에서 녹색 세라믹 시트의 평평성과 안정성을 보장하여 최종 제품의 품질과 성능을 효과적으로 향상시키는 것입니다.
1. 장비 기능 및 원리
(1) 기능 개요
녹색 세라믹 시트 평탄화 : 특정 온도 및 압력 조건에서 캐스트 HTCC 녹색 세라믹 시트의 채워진 가득 찬 슬러리 또는 인쇄 패턴을 평평하게 할 수 있습니다. 압력과 온도를 정확하게 제어함으로써, 녹색 세라믹 시트의 표면의 불균일성이 제거되어 라미네이션 및 소결과 같은 후속 공정을위한 좋은 기초를 제공합니다.
균일 한 압력 적용 : 제품 재료의 균일 한 압력을 실현할 수 있습니다. HTCC 제품의 생산 공정에서 균일 한 압력이 중요합니다. 녹색 세라믹 시트의 모든 부분이 고르지 않은 압력으로 인한 변형 및 박리와 같은 결함을 피하고 제품의 안정성과 일관성을 크게 향상 시키며 결함 속도를 줄이려면 균일하게 스트레스를받을 수 있습니다.
(2) 작업 원칙
탄성 및 가소성 이론에 기초하여, 장비의 압력 헤드는 HTCC 녹색 세라믹 시트에 압력을 가하는 데 사용됩니다. 압력 헤드가 녹색 세라믹 시트에 작용할 때 녹색 세라믹 시트는 압력 하에서 탄성 변형을 겪습니다. 압력이 지속적으로 증가함에 따라 녹색 세라믹 시트는 점차적으로 소성 변형 단계에 들어가면 표면 불균일의 보정 및 평평성을 실현합니다. 동시에, 장비에는 정밀한 압력 및 온도 제어 시스템이 장착되어 있으며 평평한 공정 동안 압력 및 온도의 안정성을 보장하여 다양한 HTCC 녹색 세라믹 시트의 평평한 공정 요구 사항을 충족시킵니다.
2. 장비 기능 및 장점
(1) 높은 정밀 압력 제어
정밀 압력 조절 : 고급 유압 시스템과 고 정밀 압력 센서를 채택하여 ± 0.1MPA의 조절 정확도로 평평한 압력의 스티 플레스 조절을 실현할 수 있습니다. 얇은 녹색 세라믹 시트 나 평평한 압력이 필요한 특수 재료에 관계없이 압력을 정확하게 설정하고 제어하여 평평한 효과의 일관성과 안정성을 보장 할 수 있습니다.
고압 균일 성 : 최적으로 설계된 압력 헤드 구조 및 압력 분포 시스템을 통해 압력이 ± 1%보다 1의 압력 편차로 전체 평평한 영역에 압력이 골고루 분포되도록합니다. 이 특징은 과도하거나 불충분 한 국소 압력으로 인한 녹색 세라믹 시트의 변형 및 균열과 같은 문제를 효과적으로 피하여 제품 품질과 수율을 크게 향상시킵니다.
(2) 정확한 온도 제어
넓은 온도 제어 범위 :HTCC 평탄화 기계실온의 온도 제어 범위를 갖춘 완전한 가열 및 온도 제어 시스템이 장착되어 있으며, 평평한 과정에서 다양한 HTCC 녹색 세라믹 시트 재료의 온도 요구 사항을 충족시킬 수 있습니다. 온도에 대한 것인지 - 민감한 특수 녹색 세라믹 시트 재료 또는 기존 프로세스에 필요한 온도 조건, 정확한 조절 및 제어가 달성 될 수 있습니다.
고온 제어 정밀도 : 고온 온도 제어 알고리즘을 채택한 고온 온도 센서와 결합하여 온도 제어 정확도가 ± 1 °입니다. 안정적인 온도 환경은 녹색 세라믹 시트 내부의 재료의 균일 한 흐름 및 소성 변형에 도움이되며, 평평한 효과를 보장하면서 온도 변동이 녹색 세라믹 시트의 성능에 미치는 영향을 줄입니다.
(3) 효율적이고 안정적인 작동 성능
높은 신뢰성 구조 설계 : 메인 프레임은 고도로 강도 강철로 만들어졌으며 정밀 처리 후에는 강성 및 안정성이 뛰어납니다. 장기 연속 작동 중에 장비는 엄청난 압력과 빈번한 작동을 견딜 수 있으며 변형, 느슨이 및 기타 문제가 발생하지 않아 장비의 높은 신뢰성과 긴 서비스 수명을 보장합니다.
고급 변속기 및 제어 시스템 : 고급 모터 드라이브 시스템 및 PLC 제어 시스템이 장착되어있어 장비 작동의 자동화 및 인텔리전스를 실현합니다. 연산자는 휴먼 - 머신 인터페이스에서 관련 매개 변수를 설정하면되며 장비는 사전 설정 프로그램에 따라 단순한 작동 및 안정적인 작동으로 자동으로 평평한 작업을 완료 할 수 있습니다. 동시에, 장비에는 완전한 결함 진단 및 경보 기능이 장착되어있어 작동 중에 문제를 적시에 감지하고 해결하여 생산 효율성과 장비 유지 보수의 편의성을 향상시킬 수 있습니다.
(4) 좋은 작동 편의성
사용자 - 친숙한 휴먼 - 기계 인터페이스 : 큰 크기의 컬러 터치 스크린은 인간 - 기계 상호 작용 인터페이스로 사용됩니다. 인터페이스 디자인은 간단하고 직관적이며 작업은 편리하고 이해하기 쉽습니다. 연산자는 매개 변수 설정, 장비 시작 및 정지 및 터치 스크린을 통한 작동 상태 모니터링과 같은 작업을 쉽게 완료 할 수있어 노동 강도 및 운영 난이도를 크게 줄입니다.
빠른 금형 변경 시스템 : 다양한 사양의 HTCC 녹색 세라믹 시트의 평평한 요구를 충족시키기 위해 장비에는 빠른 금형 변경 시스템이 장착되어 있습니다. 간단한 작업을 통해 금형을 짧은 시간 안에 교체하여 장비의 다양성 및 생산 유연성을 향상시키고 다양한 생산 작업에 적응할 수 있습니다.
3. 응용 프로그램 필드
그만큼HTCC 평탄화 기계HTCC 다층 세라믹 장치 산업의 다양한 링크에서 널리 사용되며, 다음 제품의 생산을 포함하되 이에 국한되지 않습니다.
HTCC 칩 산소 센서 : 칩 산소 센서의 생산 공정에서, HTCC 평평한 기계에 의한 녹색 세라믹 시트의 정확한 평평한 평평은 센서의 내부 구조의 일관성과 안정성을 보장하여 센서의 측정 정확도 및 신뢰성을 향상시킵니다.
HTCC 세라믹 패키지 : HTCC 세라믹 패키지의 제조를 위해, 평평한 기계는 라미네이션 및 소결 전에 녹색 세라믹 시트의 평평성을 보장 할 수 있으므로 패키지가 전자 구성 요소를 캡슐화 할 때 더 나은 밀봉 및 전기 성능을 갖습니다.
HTCC 압력 센서 : 압력 센서 생산에서 녹색 세라믹 시트의 평탄도는 센서의 압력 감지 정확도에 직접적인 영향을 미칩니다. HTCC 평탄화 기계는 균일 한 압력과 정확한 온도 제어를 통해 녹색 세라믹 시트에 대한 우수한 평평한 효과를 제공하여 압력 센서의 전반적인 성능을 향상시킵니다.
