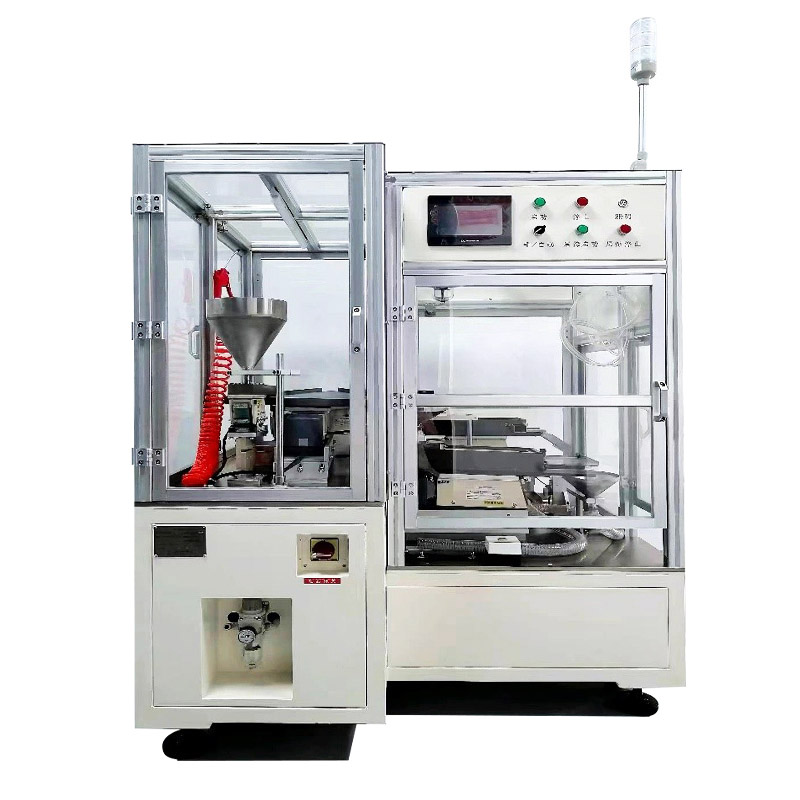

정밀 전자 제조 장비로서LTCC 모사 커링 및 분류 기계주로 LTCC 기판의 모따기 처리 및 결함 스크리닝에 사용됩니다. 장비의 정확도는 전자 부품의 성능 안정성에 직접적인 영향을 미칩니다. LTCC 재료의 브리티 니스와 처리 요구 사항의 엄격함을 고려하여 과학적 유지 보수 시스템은 기계적 정확도 유지, 광학 시스템의 안정성을 보장하며 전기 제어의 신뢰성을 보장하는 세 가지 코어에 중점을 두어야합니다. 다음은 업계 관행에 의해 확인 된 유지 보수 사양입니다.
1. 매일 유지 보수
(1) LTCC 조모 및 분류 기계 표면 및 작업 환경 청소
• 매일 기계를 시작하기 전에 마른 및 먼지가없는 부드러운 천으로 장비의 워크 테이블 및 모따기 메커니즘의 주변 영역을 잔류 세라믹 분말을 제거하는 데 중점을 둡니다 (LTCC 재료에는 알루미나가 포함되어 있으며 장기 축적은 기계 부품의 마모를 증가시킬 것입니다).
• 작업 환경은 일정한 온도와 습도로 유지해야합니다. 온도와 습도의 급격한 변동으로 인한 광학 렌즈 또는 열 팽창 및 금속 부품의 수축을 피하기 위해 매일 워크숍 환경 모니터링 기기를 점검하십시오.
(2) LTCC 모따기 및 분류기의 주요 매개 변수의 사전 검사
• 기계를 시작한 후 먼저 공기 압력 값 (표준 범위 0.5-0.6MPA)을 확인하고 장비의 공기압 모니터링 모듈을 통해 공기 회로가 방해받지 않는지 확인하십시오. 압력 변동이 ± 0.02MPa를 초과하면 필터가 차단되었는지 즉시 확인하십시오 (매일 에어 소스 프로세서의 필터 요소를 교체하는 것이 좋습니다).
• 모따기 도구의 속도 피드백 값을 확인하십시오. 장비의 공칭 매개 변수와의 편차는 ≤5%이어야합니다. 편차가 너무 커지면 기계를 중지하여 스핀들 베어링 상태를 확인하십시오.
2. 핵심 구성 요소의 유지LTCC 모사 커링 및 분류 기계
(1) 모따기 메커니즘 시스템
• 공구 구성 요소 : 특수 토크 렌치를 사용하여 공구를 분해하고 50 배 확대 유리로 블레이드에 균열이 있는지 확인하십시오. 누적 처리량이 5000 기판에 도달하면 외관에 관계없이 강제적으로 교체해야합니다.
• 공급 가이드 레일 : 특수 불소 윤활유로 먼지가없는 천을 담그고 가이드 레일의 축 방향을 따라 고르게 바릅니다. 적용 후, 윤활유가 완전히 침투하도록하기 위해 3 번의 왕복 스트로크에 대한 공급 샤프트를 수동으로 실행하십시오. 가이드 레일 재료와의 화학 반응을 피하기 위해 미네랄 오일을 사용하는 것은 엄격히 금지되어 있습니다.
(2) 광학 분류 시스템
• 렌즈 및 광원 : 렌즈-특이 적 공기 송풍기를 사용하여 표면 먼지를 제거한 다음 절대 에탄올 (순도 ≥99.7%)으로 Zeiss 렌즈 용지를 담그기 위해 렌즈를 나선형 방식으로 닦아내어 코팅을 긁지 않습니다. LED 라이트 소스 어레이의 밝기 균일 성을 확인하십시오. 단일 램프 비드의 감쇠가 20%를 초과하는 경우 (장비의 밝기 교정 기능에 의해 감지) 라이트 소스 모듈을 전체적으로 교체해야합니다.
• 이미지 센서 : 매달 장비 진단 모드를 통해 암 전류 감지를 실행하여 센서 노이즈 값이 ≤10MV인지 확인하십시오. 임계 값을 초과하는 경우 전문 교정을 위해 제조업체에 문의하십시오.
3. LTCC 모따기 및 분류 기계의 전기 및 제어 시스템 유지 : 작동 안정성 보장
(1) 전기 캐비닛 및 배선 유지 보수
• 분기마다 전기 캐비닛을 열고, 정적 진공 청소기를 사용하여 서보 드라이버 및 PLC 모듈의 방열판 청소에 중점을두고 내부 먼지를 제거하십시오. 터미널 블록을 확인하고 진동으로 인한 접촉이 열악하지 않도록 사양에 따라 토크 스크루 드라이버로 고정하십시오.
• 정기적으로 (6 개월마다 수행하는 것이 좋습니다) 서보 모터에서 단열성 저항 테스트를 수행하십시오. 500V megohmmeter를 사용하여 권선과 쉘 사이의 단열 저항을 측정하십시오. 그렇지 않으면 기계를 중지하여 수분이나 권선 노화를 확인하십시오.
(2) 소프트웨어 시스템 유지 보수
• 매주 장비의 데이터 백업 기능을 통해 매개 변수 정렬 및 이미지 템플릿과 같은 주요 데이터를 암호화 된 USB 플래시 드라이브에 저장하십시오. 백업 파일에는 장비 일련 번호 및 백업 날짜가 포함되어야합니다.
• 장비 운영 체제를 업그레이드하거나 인증없이 레지스트리 매개 변수를 수정하는 것은 금지되어 있습니다. 소프트웨어 결함은 원격 진단 시스템을 통해 원래 공장 엔지니어가 처리해야합니다.
4. 장기 종료 유지 보수LTCC 모사 커링 및 분류 기계
• 공구 주택 프로그램을 실행 한 다음 전원을 끄고 모따기 도구 표면에 방지 그리스를 적용한 다음 특수 보호 커버로 덮으십시오.
• 광학 렌즈는 수분 방지 및 방진 커버와 함께 설치해야하며 전체 장비는 정적 먼지 덮개로 덮어야합니다. 실리카 겔 건조제는 덮개에 배치해야합니다.
• 재사용하기 전에 빈 기계 작동 테스트를 수행해야합니다. 3 번의 노로드 사이클을 지속적으로 실행하고 각 축의 위치 정확도를 모니터링 한 후 확인 후에 만 생산에 넣습니다.
