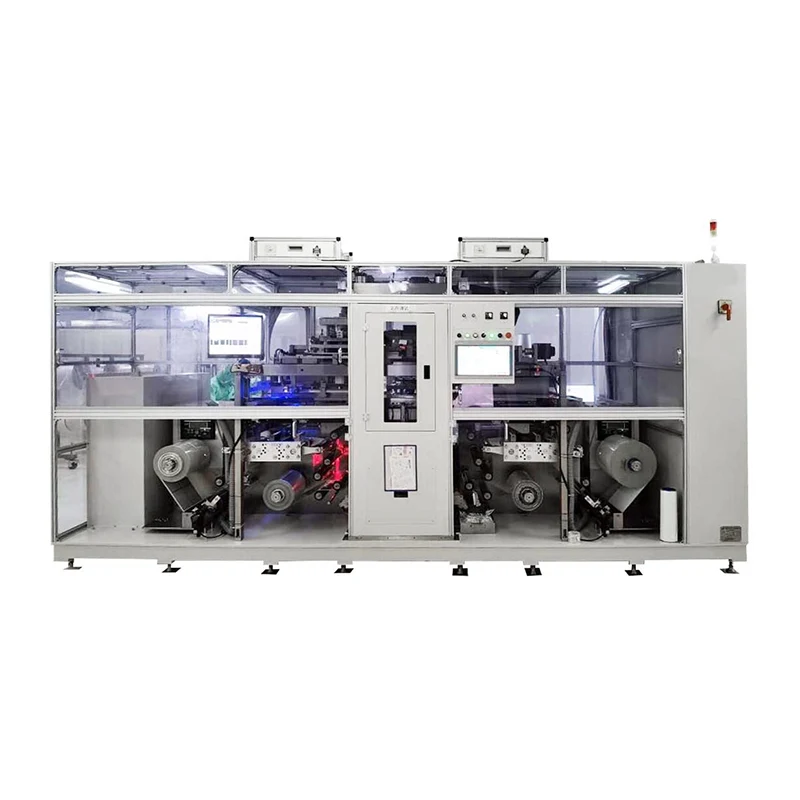

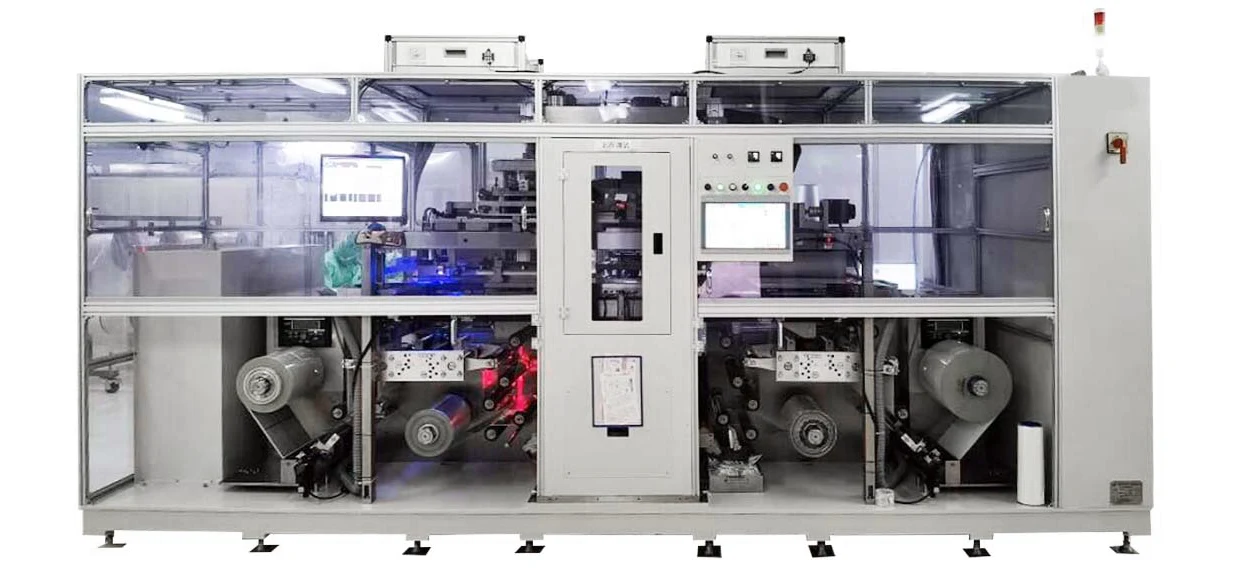

자동 MLCC 적층기

애플리케이션:

라미네이팅 기계는 압연 세라믹 필름의 블랭크 필름과 인쇄된 세라믹 필름을 정사각형 조각으로 절단한 다음 기계식 암으로 잡아 정렬하는 데 사용됩니다. 이후 설정된 프로그램에 따라 적층 및 가압을 거쳐 MLCC 내부구조를 갖는 블록을 형성한다.

작동 원리는 라미네이팅 기계의 오른쪽 롤아웃 위치에 빈 세라믹 필름 롤을 설치하는 것입니다. 인쇄 후 세라믹 필름 롤은 라미네이팅 기계의 왼쪽 롤아웃 위치에 설치됩니다. 그런 다음 프로세스 요구 사항에 따라 프로그램이 설정되고 필링 로봇 팔이 다양한 필름을 잡습니다. 자동 정렬 후 필름을 적층하고 가압합니다. 마지막으로, 로봇 팔은 쌓인 블록을 꺼내서 수납 트레이에 넣습니다.

기계의 전체 치수: 호스트 4350mm(L) x1600mm(w) x2500mm(H).

YISENRONG 자동 MLCC 적층기는 랙, 전극측 롤 전사 메커니즘, 전극측 롤 전사 메커니즘, 전극측 박리 작업대, 커버 측면 박리 작업대, 필름 처리 조작기 및 정렬 메커니즘, 압력 메커니즘, 재료 수용 조작기 및 전기 시스템으로 구성됩니다. 랙 바닥은 강철 섹션으로 용접되어 장비의 안정성과 정확성을 보장합니다. 다른 부분은 프로파일 프레임과 폐쇄용 투명 PVC 소재로 설계되어 내부가 보이고 조작이 용이합니다.

사용 조건

압축공기 압력 0.5-0.7MPa

압축 공기 유량 200L/Min

전원 AC 380V+10% 50Hz

최대 출력 30kW

온도 20-30℃

습도 60±10%

기계 장비 작동 시 안전 예방 조치:‌

A. 보호 장비를 올바르게 착용하십시오.‌

비. 장비 안전점검을 실시한다.‌

기음. 운영 절차 및 위험 완화 조치를 따르십시오.‌

움직이는 부품(예: 절단기, 도르래 바퀴)을 손으로 만지지 마십시오.

작동 중에는 손으로 이물질을 조정, 측정, 청소하지 마십시오.

여러 사람이 함께 협력하는 작업의 경우 제어 장치가 실수로 활성화되는 것을 방지하기 위해 책임 구분을 명확히 합니다.

D. 장비 유지 관리 및 비상 대비:‌

정기적인 유지 관리 및 유지 관리를 수행하십시오.

사용 후 장비를 청소하십시오. 마모된 부품(예: 절단기, 베어링)을 검사하고 즉시 교체하십시오.

안전 장치(예: 보호 커버, 비상 정지 스위치)를 정기적으로 테스트합니다. 무단 제거는 금지되어 있습니다.

E. 비상 대응:‌

갑작스러운 오작동이나 사고가 발생한 경우에는 즉시 전원을 차단하고 신고하세요. 장비가 작동 중인 동안에는 장비를 수리하려고 시도하지 마십시오.

배송 기간: 90일.
